對金剛石鋸片采樣進行參數設置，主要是為了進行臨界轉速和轉速梯度參數設置。

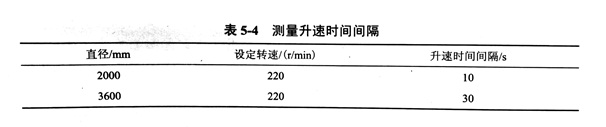

  表5-4所示為兩種不同型號的金剛石鋸片轉速值從0r/min升到220r/min過程中的升速時間間隔。

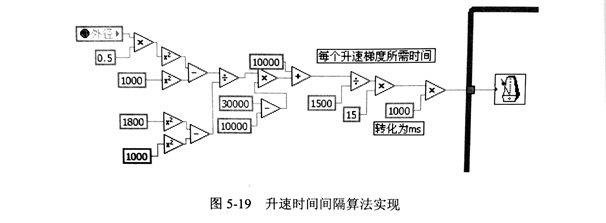

  將以上參數作為已知量，代入式 R4=Kt-t0+R04可求得斜率值K, 由式 R4=Kt-t0+R04 可求得意直徑的鋸片達到某一穩定轉速所需時間。通過 LabVIEW 程序實現方式如圖 5-19所示。

  其中，待測金剛石鋸片的直徑變量類型設置為全局變量，在“參數設置”階段輸入待測鋸片直徑時，系統通過該模塊即可讀取外徑值參與計算升速時間間隔，從而使變頻器控制電機在該既定時問間隔后升速

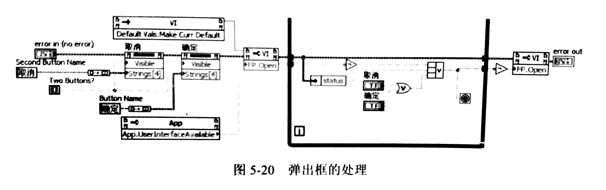

  通過屬性節點和調用節點實現彈出框和操作主面板的切換，當用戶操作“參數設置”選項時自動彈出參數設置框，用戶設置完成并確定即可實現參數鍵入戶人機界面。其功能實現程序代碼如圖 5-20所示。

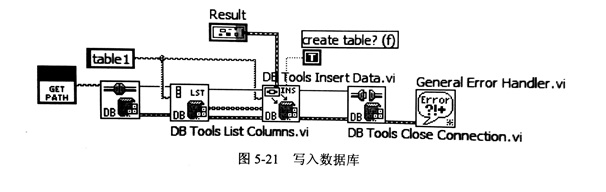

  最終，設置完成的參數組合成簇的形式，這樣便于對數據統一管理、傳輸和存儲。在此，利用數據庫連接工具包Database Connectivity Toolkit 2011中的函數編程將簇中的數據按存入次序讀取并存入數據表，如圖5-21所示。

  為了便于用戶對歷史數據的查詢，作名在此采用同樣的方法實現了數鋸庫中相應字段的讀取， 然后按次序列入面板相應的數據表格中，為后序的歷史數據查詢奠定基礎。其數據操作的程序框圖如圖5-22 所示，數據表顯示的用戶界面如圖5-23所示。

  該表顯示了被測的金剛石鋸片的基本信息，方便用戶對歷史數據的查詢。同時，獲得權限的用戶可以對數據庫歷史數據進行刪減，以減少列表框中的鋸片的信息條數，從而進一步提高檢索效率。

  以上內容就是對金剛石鋸片的采樣參數設置進行的試驗分析。
